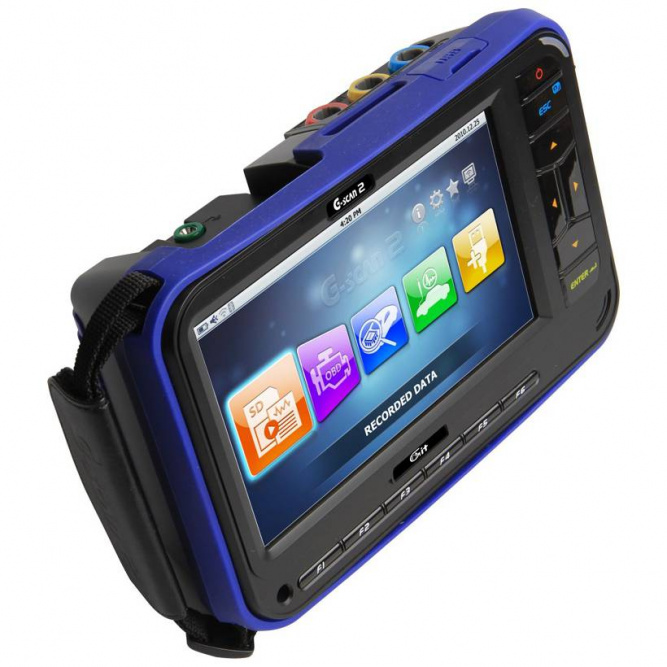

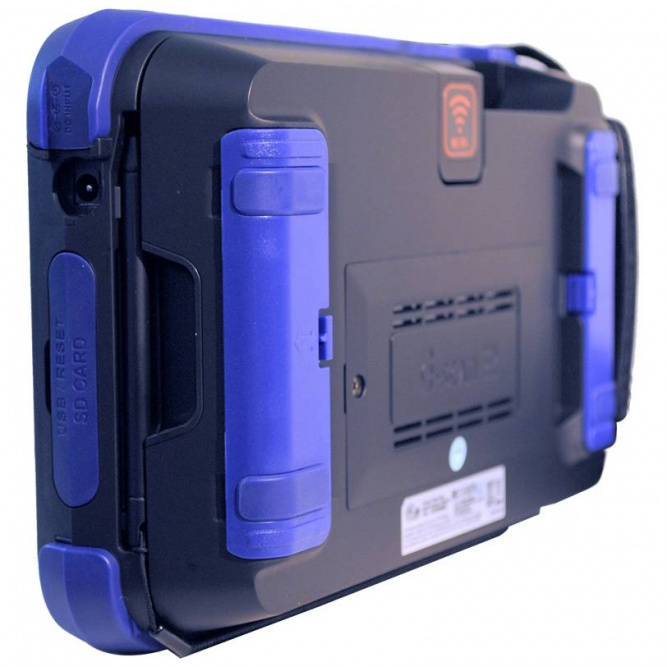

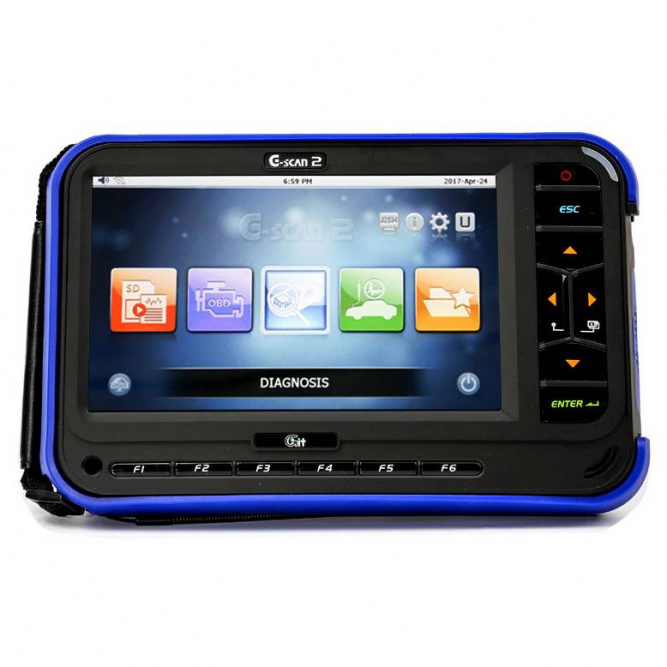

Мультимарочный диагностический автосканер G-scan 2

G-scan 2 - многофункциональное устройство, сочетающее в себе профессиональный мультимарочный сканер и мотор-тестер с четырёхканальным осциллографом. Устройство позволяет проводить полный спектр услуг по диагностике и поиску неисправностей автотранспортных средств.

Сканер позволяет считывать и удалять коды ошибок, выводить текущие параметры, проводить активационные тесты, программировать, кодировать, калибровать, а также напрямую диагностировать зажигание, проводку, проверять сигналы всех компонентов, выполнять тесты, сохранять идеальные сигналы датчиков и многое другое.

Основные особенности G-scan 2:

• Высокопроизводительный трёхъядерный процессор. Позволяет сканеру оперативно загружаться и сразу быть готовым к работе, а также выполнять все рабочие процедуры с максимально быстрым откликом на команду.
• Широкоформатный дисплей диагональю 7 дюймов с разрешением 1024x600 пикселей. Позволяет точно отследить все малейшие изменения сигналов на графиках. Специальная антибликовая поверхность экрана даёт возможность работать с прибором в любом месте и с любой освещённостью.
• Литий-ионная аккумуляторная батарея ёмкостью 2100mAh позволяет непрерывно работать с прибором в течение минимум одного часа в режиме максимальной нагрузки на все системы.
• Беспроводная передача данных. G-scan 2 самостоятельно ищет обновления и закачивает их посредством Wi-Fi подключения. Также сканер может передавать по сети данные на ПК или распечатывать отчёты на удалённом принтере.
• SD-карта на 16 Гб, поставляемая в комплекте, способна сохранить тысячи скриншотов осциллограмм, а также вместить на себе все обновления в течение многих лет.
• Операционная система Win CE 6.0. Считается одной из самых надёжных промышленных операционных систем.
• Поддержка коммерческого транспорта с бортовым напряжением 24В.
• Готовность к работе за секунду благодаря режиму Stand-by. В то время, когда сканер не используется, он находится в спящем режиме с минимальным потреблением электроэнергии. Для выхода из режима сна коснитесь экрана или нажмите кнопку питания - сканер готов к работе!
• Адаптирован к работе в жёстких условиях автосервиса. G-scan 2 имеет прочный корпус в прорезиненном чехле и надёжное крепление основного кабеля по четырём точкам. С планшетом можно работать посредством сенсорного экрана, а также с помощью 13 клавиш на корпусе.

Функциональные возможности:

• Идентификация электронных блоков управления автомобиля и вывод их данных на экран;
• Автоопределение типа двигателя и модели ЭБУ;
• Полнофункциональная поддержка протоколов OBDII и EOBD;
• Считывание и сброс диагностических кодов неисправностей;
• Отображение результатов диагностики на экране в цифровом и графическом виде;
• Выполнение адаптаций;
• Активация и управление исполнительными механизмами;
• Запись и воспроизведение потоковых данных;
• Кодирование ключа (Hyundai, Kia), чтение и стирание кодов ошибок иммобилайзера, отображение потока данных;
• Сброс сервисных интервалов;
• Поддержка автоматического сканирования всех электронных систем (ENG, ENG-2, ATA, BM/GM, EA, CCS, TCS, ISC, ESCM, IFI/ERE, ELR, EDS, ABS/ETS/ASR, AIRBAG/ETR (SRS), A/T, BAS, ADS, ASD, SPS, 4WD, RB, RST, A/C, IMMO, EPS, ECS, AHLS, AAC, FWDS, FFH, KCS);
• Чтение и запись QR кодов;
• Тест выключения цилиндров;
• Тест компрессии;
• Балансировка форсунок;
• Сравнение данных при различных способах тестирования.

Поддерживаемые автомобили:

• Корея: Hyundai/Kia (дилерские функции), GM/Daewoo/Chevrolet, SsangYong, Proton, Perodua, Naza.
• Япония (с поддержкой праворульных автомобилей внутреннего японского рынка: Toyota/Lexus, Nissan/Infinity, Honda/Acura, Mitsubishi, Subaru, Mazda, Isuzu, Suzuki, Daihatsu.
• Индия: Mahindra, Maruti, Tata.
• Китай: Chery, Great Wall, Lifan.
• Европа: VW-Audi-Seat-Skoda, Mercedes, BMW/Mini, Volvo, Renault, Peugeot, Citroen, Ford EUR, Opel, LADA.
• Америка: Ford-USA (только свежие модели), DODGE, JEEP, CHRYSLER.
• Грузовые автомобили и автобусы: Isuzu Truck, HINO TRUCKS, FUSO, NISSAN TRUCK(UD), Hyundai/Kia.

Технические характеристики:

Основной блок сканера:

• LCD: 7" широкоформатный ЖК дисплей (1024 X 600 пикселей).
• Внешняя память: 16GB SD карта.
• Управление: сенсорный экран, клавиши.
• Индикаторные: светодиоды, 3 цвета.
• Звук: зуммер и динамик.
• Питание: аккумулятор литий-ионный полимерный 2100mAh.
• Рабочее напряжение: 7 ~ 35 Вольт DC (10~35 Вольт для зарядки).
• Материал корпуса: PC + ABS с резиновым гофром.
• Размеры: 230 X 146 X 72 мм (с VMI пакетом).
• Вес: 1300 гр (с VMI пакетом).

Осциллограф:

• Шаг настройки по напряжению:
  2-х Канальный Режим / ±400mV, ±800mV, ±2V, ±4V, ±8V, ±20V, ±40V, ±80V, ±200V, ±400V;
  4-х Канальный Режим / ±4V, ±8V, ±20V, ±40V, ±80V, ±200V, ±400V.
• Вертикальное разрешение: 10 бит.
• Режим сэмплирования: нормальный / по пику сигнала.
• AC/DC клещи: поддерживаются.
• Шаг настройки по напряжению:
  2-х Канальный Режим / 100сек, 200сек, 500сек, 1сек, 2сек, 5сек, 10сек, 20сек, 50сек, 100сек, 200сек, 500сек, 1сек, 2сек, 5сек;
  4-х Канальный Режим / 2200сек, 400сек, 1сек, 2сек, 4сек, 10сек, 20сек, 40сек, 100сек, 200сек, 400сек, 1сек, 2сек, 4сек.

Мультиметр:

• Напряжение: ±400mV, ±4V, ±40V, ±400V / автонастройка.
• Сопротивление: 1 Ом ~ 10 Ом / автонастройка.
• Частота: 1Hz ~ 10kHz / диапазон: 2.5 В - 0.5 В.
• Скважность:
  0.1% ~ 99.9% @ 1Hz ~ 100Hz;
  1.0% ~ 99.0% @ 100Hz ~ 1kHz;
  3.0% ~ 97.0% @ 1kHz ~ 3kHz;
  5.0% ~ 95.0% @ 3kHz ~ 5kHz;
  10.0% ~ 90.0% @ 5kHz ~ 10kHz.
• Ширина импульса: 10 сек ~ 1,000 мсек.

Имитатор сигналов:

• Выходной сигнал напряжения: 0.0 ~ 5.0 V.
• Выходной сигнал частоты: 1Hz ~ 999Hz (50% скважность).
• Управление активацией:
  Диапазон Частоты - 1Hz ~ 999Hz;
  Диапазон Скважности - 1% ~ 99% @ 1Hz ~ 99Hz, 10% ~ 90% @ 100Hz ~ 999Hz;
  Ширина импульса - меняющаяся.

Карта покрытия G-Scan 2

Инструкция пользователя G-Scan 2

Инструкция по протоколу Pass Thru для G-scan 2

ВНИМАНИЕ!

Данное оборудование предназначено для использования строго в условиях автосервиса и только квалифицированным персоналом. Производитель не даёт права использования прибора частным лицам для ремонта собственного автотранспорта. Производитель не несет никакой ответственности за последствия использования прибора частными лицами и персоналом без квалификации. Приобретая данный товар, покупатель соглашается с условиями производителя.

ВАЖНОЕ ПРИМЕЧАНИЕ 1

Производитель оставляет за собой право изменения дизайна меню, комплектаций или функционала сканера в целях улучшения характеристик прибора без предварительного предупреждения или согласования проводимых изменений с пользователями сканера.

ВАЖНОЕ ПРИМЕЧАНИЕ 2

Дизайн и организация меню в текущей версии программного обеспечения может отличаться от меню, представленного на страницах данного сайта.
