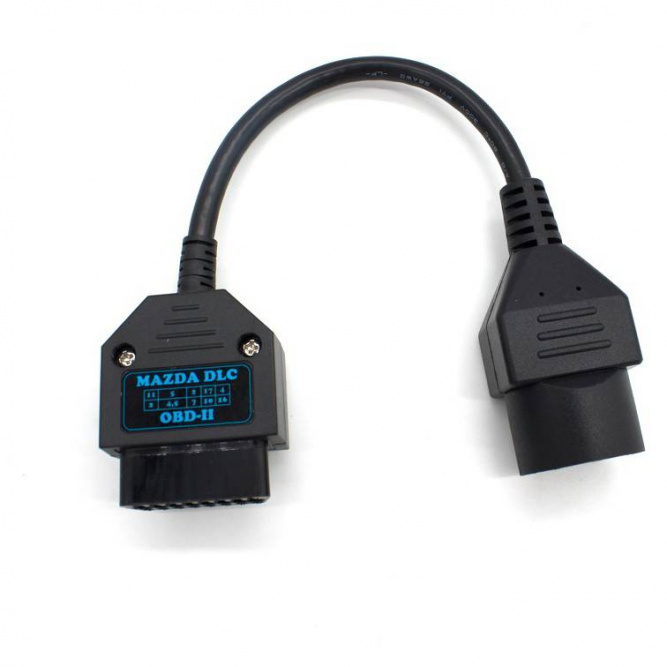

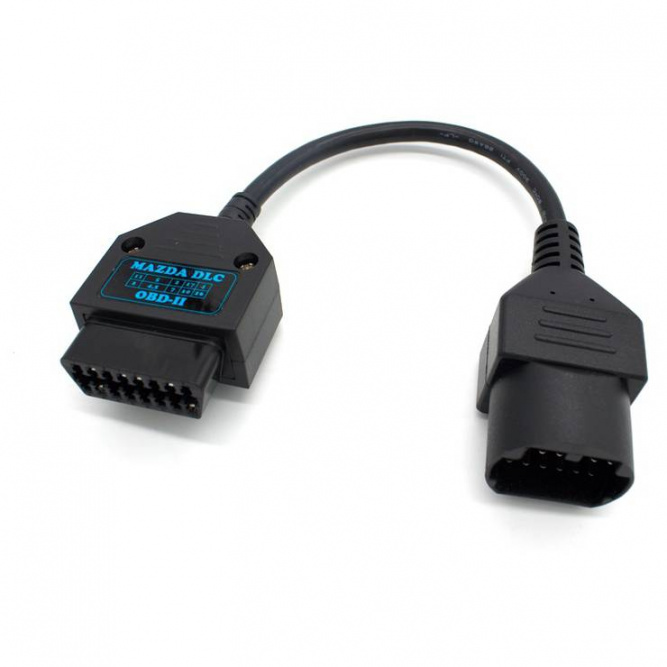

Переходник Mazda DLC используется для подключения адаптера Nissan 3 Line к автомобилям Mazda с разъёмом старого образца DLC (17 контактов).
Разъём Mazda DLC имеет следующий вид:
Распиновка переходника Mazda DLC для адаптера Nissan 3 Line:
| Mazda DLC | OBD-II | Сигнал | Назначение |
|---|---|---|---|
| 2 | 7 | KLN | K-LINE ISO |
| 4 | 16 | +B | + Напряжения бортовой сети |
| 5 | 4,5 | GND | Общий (масса) |
| 11 | 2 | BUS+ | J1850+ |
| 17 | 10 | BUS- | J1850- |
Распиновка разъёма в автомобиле:
| № контакта | Сигнал | Назначение |
|---|---|---|
| 1 | FEN | Выдача блинк-кодов ECU двигателя |
| 2 | KLN | K-LINE ISO |
| 3 | TEN | Активация выдачи блинк-кодов ECU двигателя на FEN |
| 4 | +B | + Напряжения бортовой сети |
| 5 | GND | Общий (масса) |
| 6 | FAT | Выдача диагностической инфомации ECU АКПП |
| 7 | FBS | Выдача диагностической инфомации ECU ABS |
| 8 | FAC | Выдача диагностической инфомации ECU A/C |
| 9 | FWS | |
| 10 | FSC | Выдача диагностической инфомации ECU ASC Круиз-контроль |
| 11 | BUS+ | J1850+ |
| 12 | TAT | Активация выдачи диагностической инфомации ECU АКПП на FAT |
| 13 | TBS | Активация выдачи диагностической инфомации ECU ABS на FBS |
| 14 | TAC | Активация выдачи диагностической инфомации ECU A/C на FAC |
| 15 | TWS | |
| 16 | TSC | Активация выдачи диагностической инфомации ECU ASC на FSC |
| 17 | BUS- | J1850- |
| 18 | FAB | Выдача диагностической инфомации ECU Air Bag |
| 19 | IG- | Катушка зажигания, внешний тахометр |
| 20 | GND | Общий (масса) |
| 21 | TFA | Рэле вентиляторов охлаждения (GND-вкл) |
| 22 | F/P | Рэле бензонасоса (GND-вкл) |
| 23 | TAB | Активация выдачи блинк-кодов ECU Air Bag на FAB |
| 24 | BUSA | Прямой канал ECU |
| 25 | BUSB | Прямой канал ECU |
