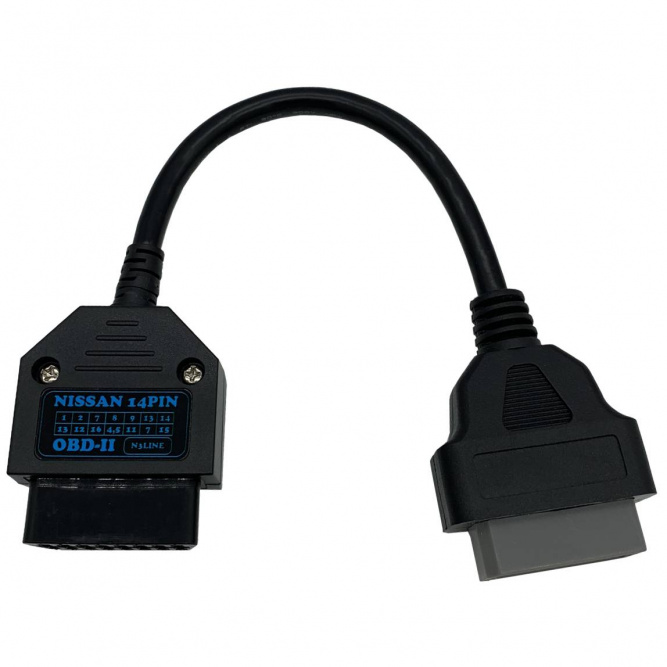

Переходник Nissan preOBDII используется для подключения адаптера Nissan 3 Line к автомобилям Nissan, у которых установлена 14-контактная диагностическая колодка.
Разъём имеет следующий вид:
![Разъём Nissan 14 pin Разъём Nissan 14 pin](/wa-data/public/shop/img/obd2-c1-0-2.png)
Распиновка разъема Nissan 14PIN следующая:
№ контакта | Сигнал | Назначение |
---|---|---|
1 | RX | Прием данных в ECU |
2 | TX | Передача данных от ECU |
3 | - | |
4 | ABS/TCS DIAG L | Активация блинк-режима ECU ABS/TCS на лампе "ABS" |
5 | - | |
6 | CHK | Активация блинк-режима ECU двигателя на лампе "Check" |
7 | IGN | + бортового напряжения, при включении зажигания |
8 | GND | Общий |
9 | CLK | Вход для сигнала синхронизации 153,6кГц |
10 | SP | |
11 | PS | Вывод клапана системы гидроусилителя руля (либо вывод от SRS) |
12 | SC0 | Активация спец-режима ECU ABS/TCS |
13 | SC1 | Активация обмена данными с ECU ABS |
14 | DT | Обмен данными с ECU ABS |
Для интерфейса N3LINE переходник OBD-II - Nissan 14PIN имеет следующую распиновку:
Nissan 14PIN | OBD-II | Сигнал | Назначение |
---|---|---|---|
1 | 13 | RX | Прием данных в ECU |
2 | 12 | TX | Передача данных от ECU |
7 | 16 | IGN | + бортового напряжения, при включении зажигания |
8 | 4,5 | GND | Общий |
9 | 11 | CLK | Вход для сигнала синхронизации 153,6кГц |
13 | 7 | SC1 | Активация обмена данными с ECU ABS |
14 | 15 | DT | Обмен данными с ECU ABS |
Переходник OBD-II - Nissan 14PIN для оригинальных интерфейсов от NISSAN (VI и VI2) имеют немного другую распиновку:
Nissan 14PIN | OBD-II | Сигнал | Назначение |
---|---|---|---|
1 | 13 | RX | Прием данных в ECU |
2 | 12 | TX | Передача данных от ECU |
7 | 8 | IGN | + бортового напряжения, при включении зажигания |
8 | 4,5 | GND | Общий |
9 | 14 | CLK | Вход для сигнала синхронизации 153,6кГц |
13 | 7 | SC1 | Активация обмена данными с ECU ABS |
14 | 15 | DT | Обмен данными с ECU ABS |
